概述：

　　GSSN系列疏水泵為綜合引進國內外先進技術，專用于發電廠（熱電廠）熱網加熱器、低壓加熱器和暖風器等部位，也可適用于輸送其它工程中物化性能類似于水的介質。高效節能，經濟可靠，通用化程度高，使用壽命長，具有較高的靈活性，既能夠滿足機組各種運行方式的需要，亦能適應機組變負荷的要求。

產品具有以下列優點：
1、采用高效節能的水力模型，效率高，抗汽蝕性能好。
2、振動噪音小，運行可靠，維修方便。
3、將泵的軸承及密封部分進行改進，延長了使用壽命。
4、零部件通用化程度高，可完全互換。

性能范圍：
流量Q=3～300m³/h
揚程H=80～300m
溫度T=常溫～+450℃

型號意義：
GSSN100-210
GSSN—兩級、單吸式疏水泵
100—額定流量為100m³/h；
210—額定揚程為210m

結構特征：

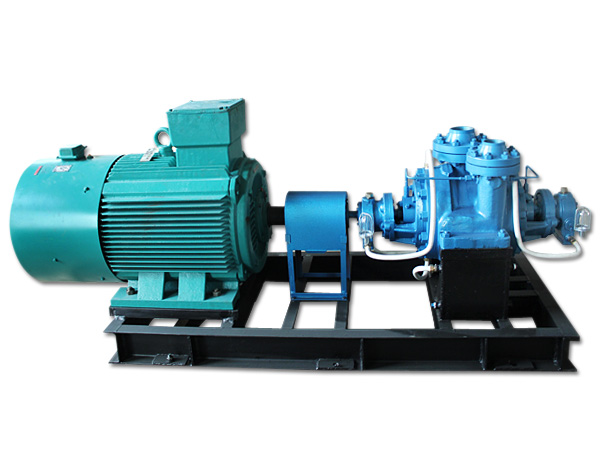

　　GSSN系列疏水泵可分為兩級單吸兩端支承式和兩級單吸懸臂式兩種結構，如結構圖所示。殼體徑向剖分，其安裝方式為水平中心線支承，以把熱脹冷縮產生的變形及位移降低到最低限度。排出口徑≥100mm的泵體設計成雙渦室，以平衡泵的徑向力。
　　軸端密封可采用填料密封、機械密封。
　　密封腔體按照行業標準進行設計：改善腔體尺寸，提高使用效率。
　　密封腔體可按工程需要配備各種集裝式、平衡型、波紋管機械密封。
　　根據工況要求，密封腔體外部有可選擇的水冷腔夾套。
　　葉輪為單吸式結構且整體鑄造，它與軸用鍵傳動，隨轉子一起做動平衡。殼體密封環或葉輪密封環均為可更換的標準件，兩者良好的匹配由材料及其硬度不同來保證。兩葉輪吸入口對稱安裝可以平衡軸向力，殘余軸向力由推力球軸承承受。
　　當泵為懸臂式支承結構時，軸承懸架體有鑄鐵和鑄鋼兩種，并具有較大的供軸承潤滑的油池，靠聯軸器端裝兩套背對背安裝的推力球軸承，另一端裝一套徑向球軸承。
　　當泵采用兩端支承式結構時，泵兩端是同樣大小的軸承體，材料為鑄鐵和鑄鋼兩種，用螺栓緊固在托架（瓦架）上，并用配合止口定位，靠聯軸器端裝一套徑向球軸承，另一端裝兩套背對背安裝的推力球軸承。
　　軸承全部采用甩油環潤滑，特殊要求還可選用油霧潤滑。軸承體外鑄有散熱片，可供空氣冷卻（T<120℃）和水冷卻（T≥120℃）。軸承體同時裝有塑料圓形油標和油杯，以監視和控制油位，軸承體兩端有銅質防塵盤，伸向軸承壓蓋的內孔，既可以防止灰塵或水份進入，又可以防止油泄漏。當軸承萬一破裂時，它還能起支承作用。
　　為了檢修時不拆卸吸入和吐出管路系統就能檢查葉輪、軸承及軸封，該系列泵采用撓性膜片式加長聯軸器，拆裝非常方便。
